オンライン360°カラーシミュレーション

カナエル 内装引戸（ビノイエ後継品）

製品概要

プランに合わせて選べる高さ4サイズをラインアップ

ドア、引戸ともに「一般的なH20」「天井近くまでの高さのH23」「天井高まである豪華なH24」「天井高が2,700mmを超えるお部屋には開放感を演出するH27」の4種をご用意。

特長

0

1
1

戸車、上吊り、上吊り引込み、アウトセット上吊り引戸の4タイプから選べます。
1

スタンダードな戸車引戸、敷居がいらない上吊り引戸、壁の中に扉が納まる上吊り引込み戸、施工が簡単なアウトセット上吊り引戸がございます。

1

戸車引戸

上吊り引戸

上吊り引込み戸

アウトセット上吊り引戸

1

クローザ機能標準装備
1

ゆっくりと開閉し、跳ね返りのないクローザ機能
1

● 扉を開ける方向にも閉める方向にもクローザ機能がはたらきます。
● 無造作に開け閉めしても途中でスピードが落ち、引き込まれるように自然に閉まります。
● 弱い力で扉を閉めてもクローザ機能が扉を縦枠までゆっくりと引き込みます。
● 扉と枠がぶつかる不快な音を軽減します。

1
不用意に閉めても…
ブレーキが掛かってゆっくりと跳ね返らずに静かに閉まる…

子どもから高齢者まで開けやすい

経済産業省のキッズデザイン製品開発支援事業で整備された子どもの特性データをもとに、力の弱い3歳児でも開けやすくしました。

1

引手（ワンタッチ取り付けタイプ）

使いやすくシンプルなデザインです。表面仕上げは塗装シルバー・ヘアラインシルバー・ブラック・鏡面シルバー・ホワイトの5つからお選びいただけます。

戸じゃくり加工

縦枠に戸じゃくり加工を施していますので、明かりのもれもなく、美しく納まります。

ケーシング・固定枠

デザイン性が高く、壁厚に柔軟に対応するケーシングタイプと、すっきり納まり施工も楽な縦勝ち固定枠があります。

1

ガラスモール

扉と同柄のガラスモールを採用しています。

モヘヤ

方立てに扉とのすき間を隠すモヘヤが付いていますので、明かりの漏れを防ぎ美しく納まります。

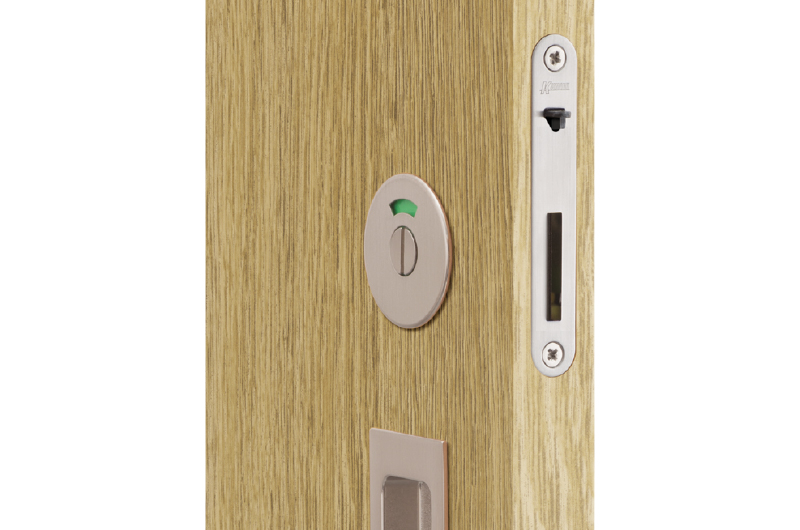

トイレ用明かり窓・表示錠

トイレ用には入室の有無が確認しやすい明かり窓や表示錠を使用しています。

誤操作を防ぐ表示錠

扉が開いているときに鎌錠が飛び出るのを防ぎます。

1

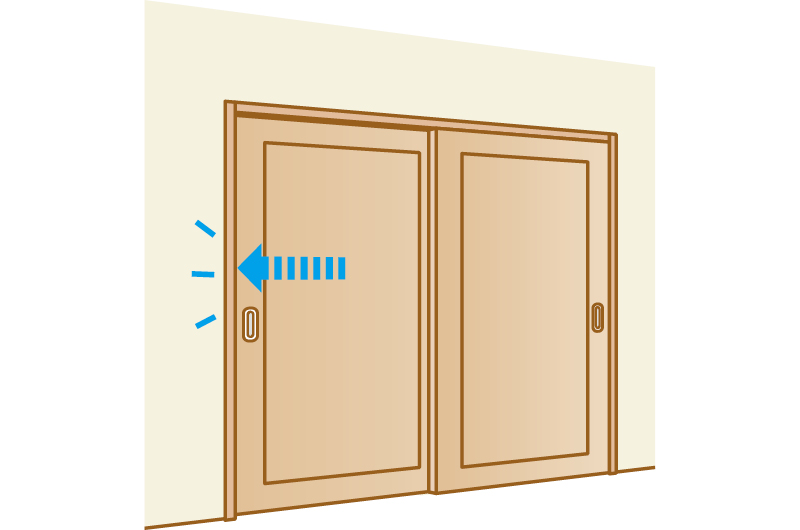

戸車引戸
1

敷居は3種類からお選びいただけます。
1

成型敷居（シートラッピング）

成型敷居（シートラッピング）はバリアフリー仕様。段差3mmの設計です。（フラット35 バリアフリー仕様の段差のない構造規定は、仕上がり寸法で5mm以下としています。）

フロア直付け敷居

フロアの上から直接施工できる直付け敷居。バリアフリー仕様で段差3.5mmの設計です。（フラット35 バリアフリー仕様の段差のない構造規定は、仕上がり寸法で5mm以下としています。）

敷居面内タイプ（シートラッピング）

枠の見込寸法に対応した面内タイプです。縦枠の見込にあわせて敷居が納まるため、すっきりきれいに施工できます。

1

前後の調整

前後調整ネジは上部と下部4カ所に付いていますので、調整する場合は4カ所とも調整してください。4mmの調整が可能です。

上下の調整

上下調整ネジは下部に付いています。6mmの調整が可能です。

1

上吊り引戸
1

バリアフリーに最適な上吊りタイプ。
足下に段差がないので安全に移動できます。
● ワンタッチ脱着式の吊り車です。
● バリアフリーに適した引戸です。
● 上レールは明かり漏れ防止付きです。

1
1

ガイドピン

ガイドピンによる振れ防止。（前後調整機能付き）

3方枠

敷居・下レールがなく、バリアフリー住宅に最適です。

1

レールの色は、ブロンズ色またはシルバー色です。

1

上吊り引込み戸
1

壁の中に扉が納まる引込み戸。
内外どちらの壁も有効に使えます。

1

プランに合わせて選べる高さ4サイズをラインアップ。
1

手掛けフック

扉引出し用取手（手掛けフック）は、木口に取付け済みです。

3方枠

敷居・レールがなく、バリアフリー住宅に最適です。

1

上吊り引戸L型納まり
1
写真はスライディングスクリーンの扉を使用しています。

部屋のコーナー部に扉をL型に設置。 多様な目的に合わせてお気に入りのスペースがつくれます。

● 組み合わせは全6タイプ。プランに合わせて選べます。
● 扉はカナエル上吊り引戸の扉を使用。すべてのデザインに対応可能です。
　（表示錠付きのデザインには対応できません）
● マグネットピンを床に埋め込むマグネットガイド仕様。
● 枠はコールブラック色（K3）とシルキーホワイト色（W3）の2色から選べます。

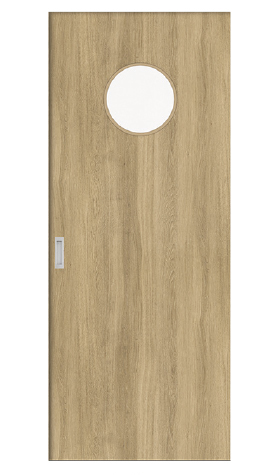

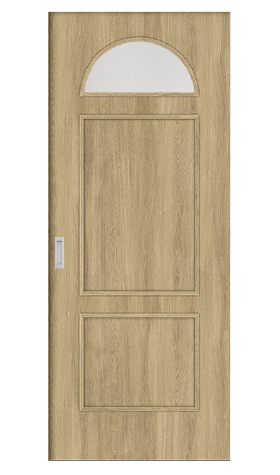

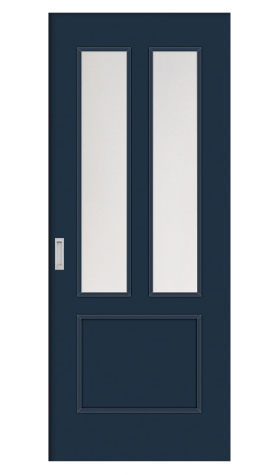

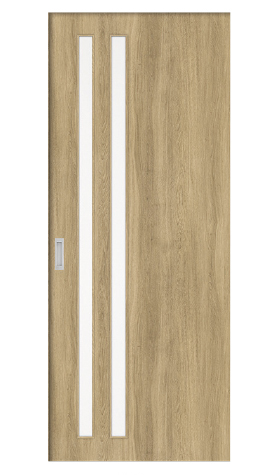

デザインバリエーション

  • D-11型
    （Cデザイン）

  • E-12型
    （Cデザイン）

  • D-14型
    （Cデザイン）

  • D-A1型
    （Cデザイン）

  • D-A3型
    （Cデザイン）

  • D-15型
    （Cデザイン）

  • D-61型
    （Cデザイン）

  • D-16型
    （Cデザイン）

  • D-22型
    （Cデザイン）

  • E-23型
    （Cデザイン）

  • D-26型
    （Cデザイン）

  • D-49型
    （Cデザイン）

  • E-50型
    （Cデザイン）

  • D-17型
    （Cデザイン）

  • D-24型
    （Cデザイン）

  • E-25型
    （Cデザイン）

  • D-27型
    （Cデザイン）

  • D-28型
    （Cデザイン）

  • D-18型
    （Cデザイン）

  • D-29型
    （Cデザイン）

  • D-31型
    （Cデザイン）

  • D-32型
    （Cデザイン）

  • E-41型
    （Cデザイン）

  • D-42型
    （Cデザイン）

  • E-43型
    （Cデザイン）

  • D-60型
    （Cデザイン）

  • D-63型
    （Cデザイン）

  • D-64型
    （Cデザイン）

  • D-65型
    （Cデザイン）

  • D-66型
    （Cデザイン）

  • D-19型
    （Cデザイン）

  • D-20型
    （Cデザイン）

  • D-A5型
    （Cデザイン）

  • D-30型
    （Cデザイン）

  • D-33型
    （Cデザイン）

  • D-76型
    （Cデザイン）

  • D-62型
    （Cデザイン）

  • D-69型
    （Cデザイン）

  • D-70型
    （Cデザイン）

  • D-A9型
    （Cデザイン）

  • D-44型
    （Cデザイン）

  • E-45型
    （Cデザイン）

  • D-46型
    （Cデザイン）

  • D-47型
    （Cデザイン）

  • E-48型
    （Cデザイン）

  • D-72型
    （Cデザイン）

  • D-11型 鍵付き
    （Cデザイン）

  • E-12型 鍵付き
    （Cデザイン）

  • D-35型
    （Cデザイン）

  • E-36型
    （Cデザイン）

  • D-38型
    （Cデザイン）

  • D-A2型
    （Cデザイン）

  • D-A4型
    （Cデザイン）

  • D-39型
    （Cデザイン）

  • D-71型
    （Cデザイン）

  • A-11型
    （Rデザイン）

  • A-A1型
    （Rデザイン）

  • A-A3型
    （Rデザイン）

  • A-61型
    （Rデザイン）

  • A-31型
    （Rデザイン）

  • A-32型
    （Rデザイン）

  • A-60型
    （Rデザイン）

  • A-63型
    （Rデザイン）

  • A-65型
    （Rデザイン）

  • A-66型
    （Rデザイン）

  • A-A5型
    （Rデザイン）

  • A-76型
    （Rデザイン）

  • A-69型
    （Rデザイン）

  • A-70型
    （Rデザイン）

  • A-72型
    （Rデザイン）

  • A-35型
    （Rデザイン）

  • A-A2型
    （Rデザイン）

  • A-A4型
    （Rデザイン）

  • A-71型
    （Rデザイン）

  • K-11型
    （Tデザイン）

  • K-15型
    （Tデザイン）

  • K-40型
    （Tデザイン）

  • K-18型
    （Tデザイン）

  • K-31型
    （Tデザイン）

  • K-34型
    （Tデザイン）

  • K-35型
    （Tデザイン）

  • K-39型
    （Tデザイン）

  • D-B1型

  • D-B3型

  • D-B2型

  • D-B4型

カラーバリエーション

  • ヒッコリーブラック色
    （Cデザイン）

  • ウォールナットダーク色
    （Cデザイン）

  • チェリーミディアム色
    （Cデザイン）

  • オークライト色
    （Cデザイン）

  • メープルペール色
    （Cデザイン）

  • メープルミルキー色
    （Cデザイン）

  • オークグレージュ色
    （Cデザイン）

  • アッシュホワイト色
    （Cデザイン）

  • シルキーホワイト色
    （Cデザイン）（木目なし）

  • ヒッコリーブラック色
    （Rデザイン）

  • ウォールナットダーク色
    （Rデザイン）

  • チェリーミディアム色
    （Rデザイン）

  • オークライト色
    （Rデザイン）

  • メープルペール色
    （Rデザイン）

  • メープルミルキー色
    （Rデザイン）

  • オークグレージュ色
    （Rデザイン）

  • アッシュホワイト色
    （Rデザイン）

  • コールブラック色
    （Tデザイン）

  • ウォームグレー色
    （Tデザイン）

  • ミントグレー色
    （Tデザイン）

  • ミッドナイトブルー色
    （Tデザイン）
